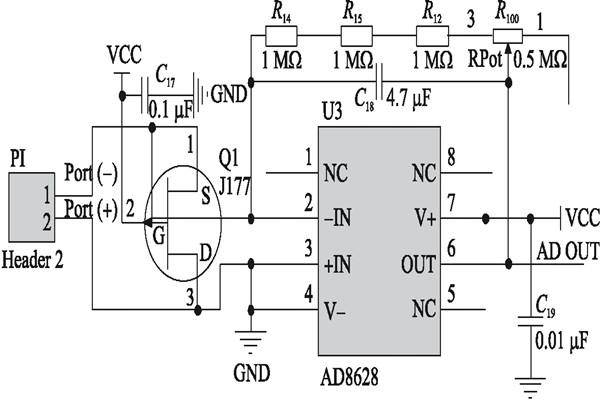

環境監測系統微弱電流放大電路用于放大由氣體傳感器產生的nA級微弱電流，并提供給AD轉換電路。環境監測系統氣體濃度監測電路如圖所示。

圖中，P1連接氣體傳感器，Port(+)和Port(-)是輸出端口。由于氣體傳感器在待機狀態下會產生點位漂移現象，直接對傳感器造成非外界環境引起的自身損耗，影響最后監測到的氣體濃度等數據的準確度。所以為了防止這種現象的產生，在環境監測系統該電路的設計中使用了場效應管與電化學氣體傳感器P1的Port(+)端和Port(-)端短接，其中，Q1為型號J177的P型場效應管。電流經過基于AD8628芯片的微弱電流放大電路，將微弱電流信號放大為一個對應的電壓信號。R10是電位器，通過改變R10可以改變該電路的放大倍數，用于數據的校準。

以上內容便是三水智能化環境監測公司為大家介紹的環境監測系統微弱電流放大電路的相關信息，大家可以簡單了解一下，對于微弱電流放大電路會有清晰的認識。
