隨著環境監測行業的發展，環境監測系統獲得了越來越多的應用，而且針對不同的用途，系統的差別很大。今天三水智能化為大家介紹一下TVOC環境監測系統的氣路結構。

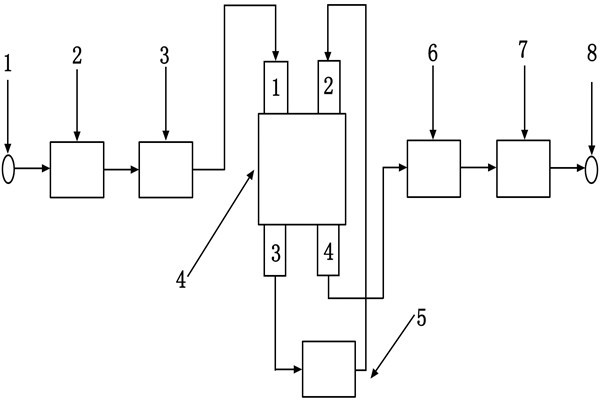

TVOC環境監測系統的氣路結構設計示意圖如圖所示。

1 樣品進樣口；2 精密過濾器；3 采樣泵；4 電磁四通閥；5 熱解吸管；6 PID傳感器；7 流量傳感器；8 樣氣排空口。

TVOC環境監測系統主要由樣品進樣口、精密過濾器、采樣泵、電磁四通閥、熱解吸管、PID傳感器、流量傳感器和樣氣排空口等組成，具有氣路結構簡單、無需額外提供載氣，環境空氣即可作為載氣等特點。

精密過濾器具有對樣品氣進行預處理功能，主要用于過濾環境空氣和待測氣體中的顆粒灰塵和水汽，以防小顆粒物或水汽進入到氣路中影響熱解吸管性能，降低相關部件的壽命。

電磁四通閥主要是實現基線采集和樣氣采集，富集和進樣等氣路的切換。樣品氣采樣采用泵吸式原理，采樣泵為派克漢尼汾公司的4.5V隔膜式低噪音空氣泵，和流量傳感器共同控制樣品氣的精確進樣。

上述內容便是三水智能化為大家介紹的TVOC環境監測系統的氣路結構，大家可以簡單了解一下其系統原理。
