在環境監測系統的整個系統配置中，自動采樣電路是很關鍵的一部分，在采樣工作中發揮著重要作用。那什么是環境監測系統的自動采樣電路呢？別著急，三水智能化環境監測公司在這里為大家詳細介紹一下其含義、配置以及原理。

環境監測系統的自動采樣及氣路切換模塊主要包括氣體采集模塊、氣體信號監測模塊和氣路控制模塊等。氣路控制模塊主要是通過控制電磁四通閥的開啟和關閉實現氣路的切換。氣體采集模塊主要是通過控制采樣泵的開啟時間和采集流量傳感器的流量值實現樣品氣的精確采樣。氣體信號監測模塊主要是通過PID傳感器將環境空氣的TVOC濃度值轉換為電壓值，然后由采用Σ-Δ調制技術的24位多通道AD7793器件進行模數轉換達到對氣體信號實現環境監測的功能。

開啟環境監測系統的制冷模塊使其降溫到設定值，控制電磁四通閥使其處于樣品氣采樣狀態，樣品氣在采樣泵的抽取下，進入到熱解吸管中，然后通過流量傳感器和PID傳感器后排出，可通過采集樣品氣路流量傳感器的流量值和設定采樣泵的開啟時間來精確控制樣品氣的采樣量；開啟加熱模塊使其快速升溫到設定值，控制電磁四通閥使其處于進樣狀態，在高溫條件下，通過外界空氣作為載氣將熱解吸管中的待測揮發性組分帶入到PID傳感器中，進而通過峰行算法計算出TVOC的含量。

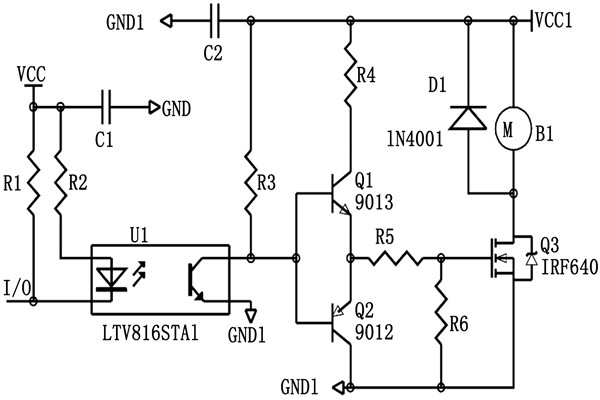

環境監測系統設計的閥泵控制電路如圖所示，其工作原理是：主控器件響應用戶的參數設置和操作，在I/O口輸出一個高電平，使光耦LTV816不導通，光耦輸出高電平使Q1導通和MOS管IRF640導通，閥或泵就啟動工作；在I/O口輸出一個低電平，使光耦導通，光耦輸出低電平使Q2導通，MOS管IRF640截止，閥或泵停止工作。

看到這里，大家對于環境監測系統自動采樣電路的其含義、配置以及原理應該有所了解了，可以看出，該自動采樣電路的存在對整個環境監測項目來說都有這很大的意義。
