各監測點的環境質量數據通過環境監測系統的4G通訊模塊上傳至云平臺，環境監測系統遠程監測軟件通過Internet獲得云平臺上各監測點的PM2.5和PM10數據，并顯示在監測界面的相應區域內，還可完成PM2.5和PM10報警值的設定。PM2.5和PM10數據達到報警值時顯示報警時間及報警點。環境監測系統遠程監測軟件功能結構如圖所示。

環境監測系統遠程監測軟件主要分為5個模塊：

（1）管理員登錄及通訊設置模塊主要完成管理員注冊、登錄和通信設置；

（2）數據查詢及曲線顯示模塊主要負責啟動PM2.5和PM10數據的查詢，以及歷史曲線和報警曲線的顯示；

（3）環境質量數據顯示模塊主要完成將多個監測點的PM2.5和PM10數據顯示在監測界面上；

（4）報警值設定模塊可顯示和設置PM2.5和PM10數據的報警值；

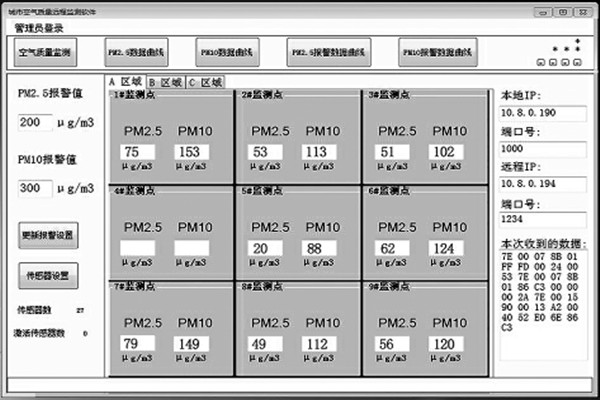

（5）網絡通訊模塊主要顯示當前建立網絡連接的IP地址以及端口號信息。環境監測系統遠程監測軟件主界面如圖所示。數據為實驗室實際采集數據，有些采集點位于無人走動的安靜區域，有些位于正常工作區域，個別采集點附近人為“制造”了一定粉塵。

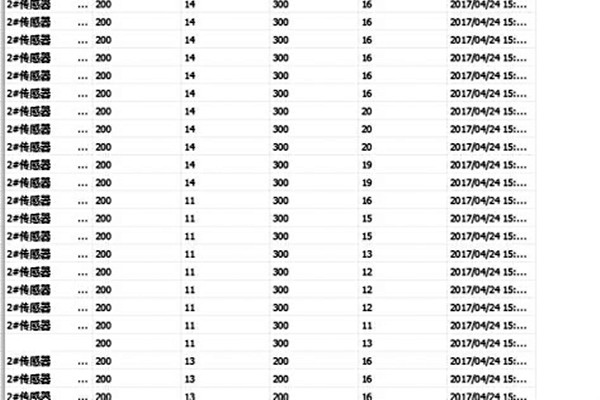

在SQLServer數據庫中建立對應的管理員信息數據以及每個監測點的歷史數據和報警數據。利用管理員數據可以保證使用監測軟件的安全性，只有通過管理員驗證的人員才能使用該監測軟件。各監測點采集到的實時數據統一通過4G模塊發送到云平臺，環境監測系統遠程監測軟件通過Internet讀取云平臺上的數據并存儲在數據庫中，通過存儲的數據實現歷史曲線及報警曲線功能，便于更好地分析數據。各監測點數據表包含PM2.5報警值、PM2.5實時值、PM10報警值、PM10實時值及監測時間數據，2號監測點的部分環境質量數據如圖所示。
