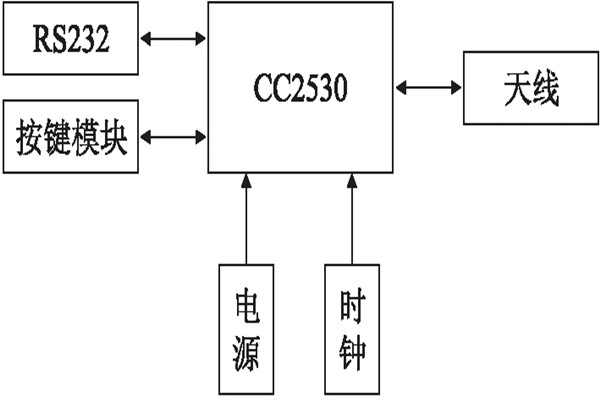

下圖為環境監測系統的協調器結構圖，從圖中可以看出，協調器節點部件眾多，主要有電源模塊、時鐘模塊、按鍵模塊、天線等。系統首先需要完成網絡整體的初始化和網絡組網，并通過RS232通訊接口實現與上位機的通信需求和接收通信數據。

環境監測系統的協調器采用3V普通電池供電，具有單體功能模塊能耗低的突出特點，系統中各節點所需電壓在2.0V～3.3V之間，所以采用兩節普通電池即可滿足系統的需求。環境監測系統的部分電路需要的電壓為1.8V，通過電壓轉換能夠?qū)崿F(xiàn)電池輸出電壓為1.8V。通過REGl117-1.8實現對CC2530的1.8V供電，對應的最大輸出電流為1A。

時鐘模塊能夠?yàn)镃C2530芯片提供兩種不同頻率的時鐘激勵，兩種時鐘頻率分別為：

1、32MHz，此頻率主要供給CC2530芯片保障正常工作所用；

2、32.768kHz，此頻率在CC2530芯片于低功耗模式下使用，能大幅降低CC2530芯片的能耗。環境監測系統的天線采用Whip天線，該天線具有高可靠性和全向性等突出優點。

基于CC2530芯片的協調器在工作時分為發射態和接收態兩種模式。

發射態的協調器的工作流程為：

1、對協調器進行初始化；

2、判斷所需的信道是否為空閑狀態；

3、清空協調器所需的緩存器，為發數據做準備；

4、將發送請求加入到隊列中；

5、開始數據發送。

接收態的協調器的工作流程為：

1、通過觸發中斷機制，使協調器占用資源；

2、對數據包的完整性進行驗證；

3、判斷數據的合法性等內容，如果無問題則將數據打包并準備送出；

4、將數據請求加入到請求隊列中；

5、通過網絡信道將數據發送到服務器端。

上述內容便是三水智能化環境監測公司為大家介紹的環境監測系統協調器的配置，尤其是協調器在工作時發射態和接收態兩種模式的運行需要大家特別注意一下。
