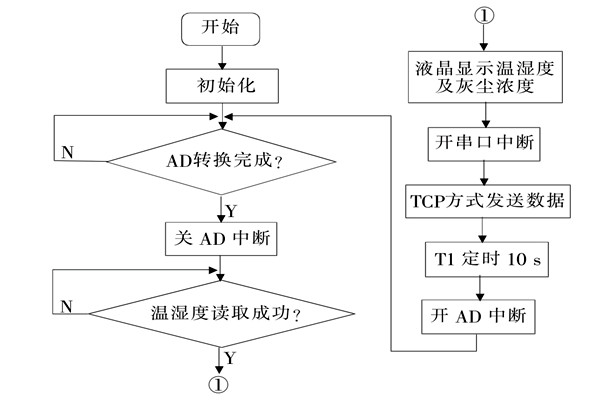

環境監測系統采集終端軟件運行總體流程如圖所示。系統初始化完成包括液晶、ADC、串口2、T1的初始化、PWM波形的輸出以及將SIM900A配置為TCP數據傳輸方式；串口2采用獨立波特率發生器，波特率9600b/s；PWM周期為10ms，占空比約為3.2%，計數脈沖源為T0的溢出脈沖；T1定時10s，即每隔10s采集一次數據并以TCP方式發送至監測中心計算機；通過單片機串口2發送AT指令控制SIM900A模塊，SIM900A的TCP配置程序采用多分支選擇結構。

環境監測系統的溫濕度采集嚴格遵照時序操作，單片機發送開始信號，先拉低數據線，持續時間應大于18ms，再將數據線設置為輸入且拉高，等待dht11的響應信號。dht11發出80μs的低電平響應信號后，會將數據線拉高80μs，表示將開始數據傳送，即連續發送40位數據，前32位為有效數據，分別為8位濕度整數、8位濕度小數、8位溫度整數和8位溫度小數，最后8位為校驗和，數據位0或1都是以50μs低電平開始，根據后續高電平的持續時間加以區分，26～28μs為數據位0，70μs為數據位1。

環境監測系統灰塵濃度的采樣過程如下：單片機不斷地產生PWM脈沖，大約1s后GP2Y1010AU0F工作達到穩定狀態。單片機在監測到PWM信號的上升沿后，延時280μs，再啟動AD轉換，連續4次AD采樣，求得輸出電壓的平均值。根據輸出電壓（VO）與灰塵濃度（DustDensity）的函數關系式DustDensity=0.17×V0-0.1，可計算出對應的灰塵濃度值。

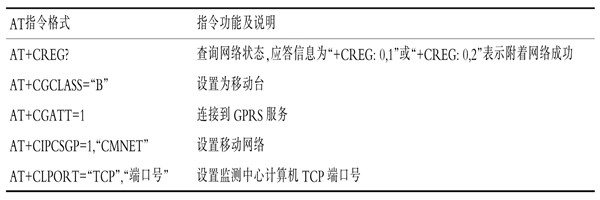

環境監測系統SIM900A的TCP數據傳輸方式主要用到的AT指令及功能描述見下表。
