研發的紅外污染物傳感器用于樓宇環境污染物濃度的連續室內環境監測，具備液晶顯示、紅外遙控、聲光報警、無線通訊等功能。該環境監測儀器設計采用紅外元件作為檢測污染物含量的敏感元件，紅外元件隨著被測氣體中污染物濃度的變化，其對應的紅外特性吸收波長吸收率也成規律變化，即實現了污染物濃度準確的環境監測。

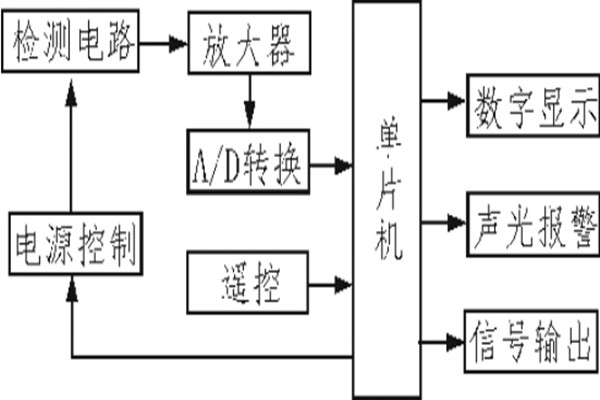

環境監測儀器設計由單片機作為控制核心，控制采集電路實現信號A/D轉換，并把檢測結果通過計算得出相對應的污染物濃度值。另外，單片機控制實現數據顯示和超限報警功能，并將檢測數據轉換為無線信號發送給上級管理單元，再逐級上傳到上位機管理軟件。紅外遙控功能用于實現傳感器報警值的設定和傳感器標定等。室內環境監測傳感器的整機電路框圖如圖所示。
